Impianti di termoregolazione

Gli impianti vengono progettati in modo integrato sotto i  diversi punti di vista termotecnico, idraulico e strutturale, sulla base dei rilievi condotti dai nostri tecnici presso il Cliente. OSC cura di regola anche la realizzazione delle opere di sostegno in c.a. o carpenteria metallica. Gli impianti vengono realizzati assai frequentemente in luoghi produttivi in attività.

 Esempi di realizzazioni

 1.      Impianto fisso di refrigerazione di acqua di processo industriale.

L’anello di refrigerazione che serve le varie utenze della produzione viene collegato a un circuito chiuso di raffreddamento tramite uno scambiatore a piastre con una portata di scambio di 34 m³/h.

Nel circuito di raffreddamento viene garantita una portata costante di 34 m³/h tramite una pompa gemellare premente sui due gruppi frigoriferi (forniti dal Cliente); in tale circuito è stato previsto un serbatoio di accumulo di acqua refrigerata da 1500 litri per garantire un adeguato volano termico e limitare gli spunti sui gruppi frigoriferi.

Tra lo scambiatore e l’anello è stato previsto un gruppo di pressurizzazione elettronico per mantenere l’anello a una pressione controllata e garantire una portata di 34 m³/h (in parallelo al gruppo elettronico è stato installato un gruppo di riserva non elettronico, che garantisce comunque una portata di 34 m³/h).

Il sistema così realizzato consente di portare la temperatura dell’acqua dell’anello da 20 a 15 °C, con una portata di 34 m³/h. Presso Azienda multinazionale in Italia.

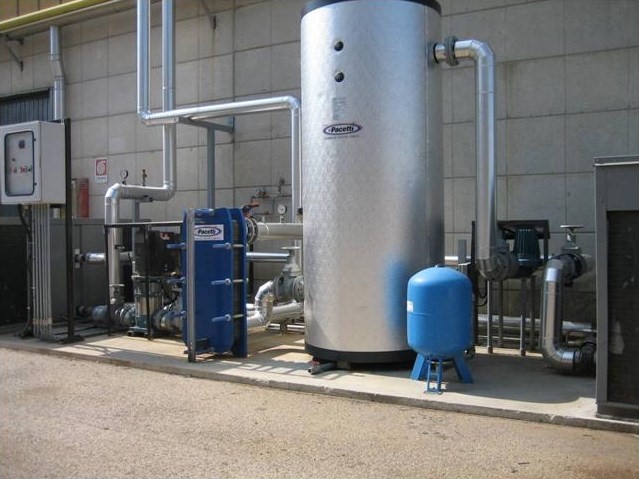

Vista d'insieme. A lato, parzialmente inquadrati, i gruppi frigoriferi forniti dal committente.
